Bei Liveübertragungen mit nur einem Stereo-Übertragungskanal für den Ton können Moderationen oder Ansagen in unterschiedlichen Sprachen bislang nur im Wechsel mit dem Originalveranstaltungston und in Mono erfolgen. Im empfangenden Studio wird am Mischpult manuell ausgewählt, ob entweder der Stereoton der Veranstaltung oder eine der beiden übertragenen Mono-Ansagen gesendet wird.
Die von uns entwickelte, pegeltongesteuerte Stereo-Mono Schalteinheit für den analogen Ton (SMU-A) ermöglicht dagegen die Umschaltung bereits am Veranstaltungsort im Übertragungswagen. Bei Einspeisung der Tonkanäle wird mit Hilfe eines Pegeltons festgelegt, welche Kanäle gesendet werden sollen. Im Studio erkennt SMU-A diesen Pegelton und schaltet den entsprechenden Kanal auf Sendung.
Eigens für digitale Signale wurde von uns der SMU-D (Stereo-Mono-Umschalter Digital) konstruiert.

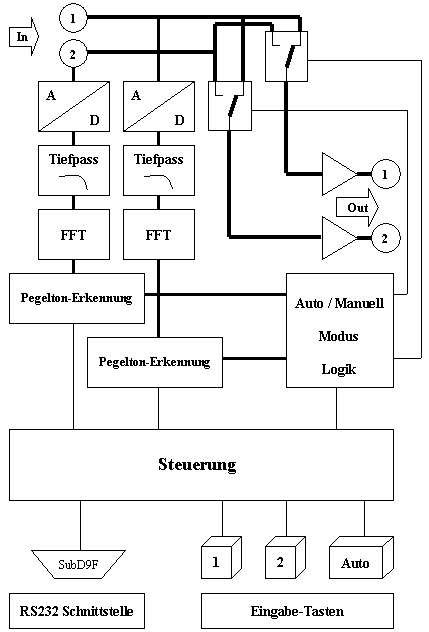

Technische Daten SMU-A
|

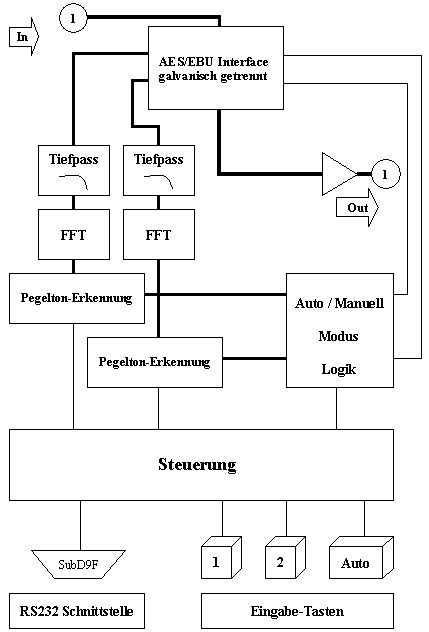

Technische Daten SMU-D
|
Pegeltonerkennung:
-
12Bit AD, 196kHz
-
Multistage FIR Tiefpassfilter
-
1024 Punkt komplex FFT
-
Tonfrequenz und Pegel konfigurierbar
Prozessor:
-
DSP56803
-
~40MIPS Rechenleistung
-
128kB externer Speicher
-
Watchdogschaltung
Frequenzgang:
-
5….50.000Hz +/-0.1dB
-
5…500.000Hz +/- 2dB
Klirrfaktor (+6dB)
-
1kHz 0,005%
-
5Hz-22kHz 0,04%
Störspannungsabstand:
Kanaltrennung:
Stromversorgung:

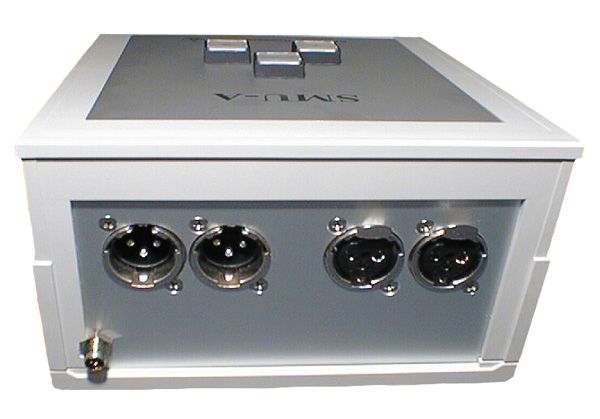

Mechanik:
-

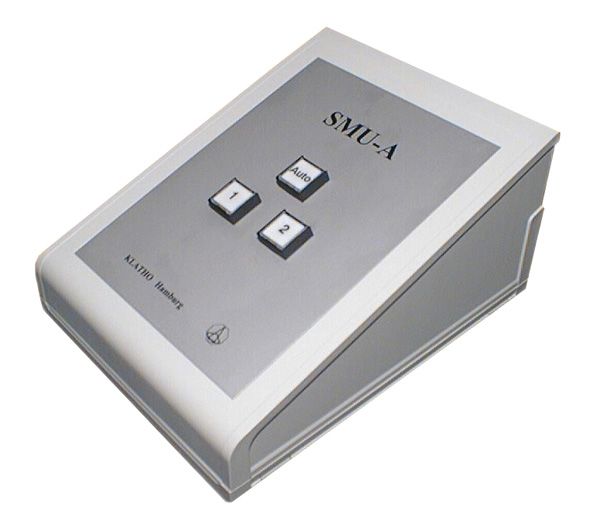

19" 1HE Einschub (auch als Tischgerät lieferbar)
-

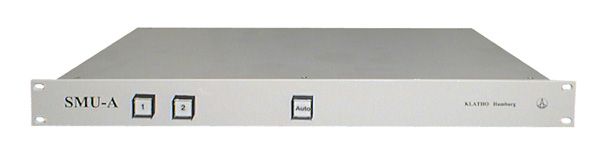

3 Taster in der Frontplatte (Spur 1, Spur 2, Automatik/Manuell)
-

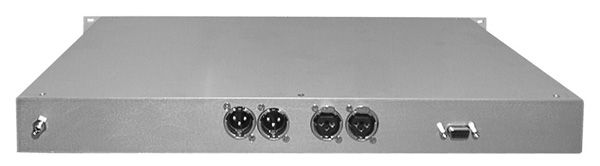

2 XLR-Buchsen = Eingang
-
2 XLR Stecker = Ausgang
-
Konfigurationsschnittstelle DSUB9 Buchse (RS232 9600, 8, N, 1)
-
Leitungsabschluß intern schaltbar
Lieferumfang
-
19" Einbaugerät oder Tisch/Pultgehäuse
-
Steckernetzteil 12V DC 1A
-
Dokumentation
-
Serielles Kabel für die Konfigurationsschnittstelle (1,5 Meter, 1:1 Stecker/Buchse)
|
Pegeltonerkennung:
-
Multistage FIR Tiefpassfilter
-
1024 Punkt komplex FFT
-
Tonfrequenz und Pegel konfigurierbar
-
automatische Anpassung an die Abtastrate
Prozessor:
-
DSP56803
-
~40MIPS Rechenleistung
-
128kB externer Speicher
-
Watchdogschaltung
Tonkanalweg:
-
30-50kHz Abtastrate
-
16-24Bit Tondaten
-
Transparent für Dateninformation
-
Ein und Ausgang galvanisch getrennt
Stromversorgung:
Mechanik:
-
19" 1HE Einschub (auch als Tischgerät lieferbar)
-
3 Taster in der Frontplatte (Spur 1, Spur 2, Automatik/Manuell
-
1 XLR-Buchse = Eingang Stereo Digitalton
-
1 XLR Stecker = Ausgang Stereo Digitalton
-
Konfigurationsschnittstelle DSUB9 Buchse (RS232 9600, 8, N, 1)
-
Leitungsabschluß intern schaltbar
Lieferumfang
-
19" Einbaugerät oder Tisch/Pultgehäuse
-
Steckernetzteil 12V DC 1A
-
Dokumentation
-
Serielles Kabel fÜr die Konfigurationsschnittstelle (1,5 Meter, 1:1 Stecker/Buchse)
|
