Maschinen, die wegen eines Schwingungsschadens (Lagerverschleiß, Unwucht) ausfallen, verursachen durch den damit verbundenen Produktionsstillstand erhebliche Verluste. Selbst wenn der Schwingungszustand in regelmäßigen Abständen gemessen wird, kann ein Schaden, der nach einer erfolgten Messung auftritt, bis zur nächsten Messung unerkannt bleiben.

Unsere VIBRUM Maschinenüberwachung senkt dagegen signifikant Ihre Produktionskosten und sichert zugleich die Qualität Ihrer Produkte.

Durch das Messprinzip der VIBRUM  Maschinenüberwachung werden herkömmliche Überwachungseinrichtungen überflüssig. VIBRUM kontrolliert alle wichtigen Schwingungen einer Maschine. So hat der Maschinenführer die Möglichkeit, sofort auf eine Störung zu reagieren. Folgekosten können effektiv begrenzt werden. Die Betriebszustände sind per Fernwartung jederzeit abrufbar.

Die Regelung der Materialzufuhr in Abhängigkeit von der Maschinenschwingung ermöglicht die optimale Auslastung  der Maschine.

Die normale Schwingungsüberwachung einer Maschine erfolgt im niedrigen Frequenzbereich, für die Lagerschadenmessung steht der hohe Frequenzbereich zur Verfügung.

Abhängig von der Anzahl der eingesetzten Sensoren ermöglicht VIBRUM die gleichzeitige Überwachung von bis zu 4 Maschinen.

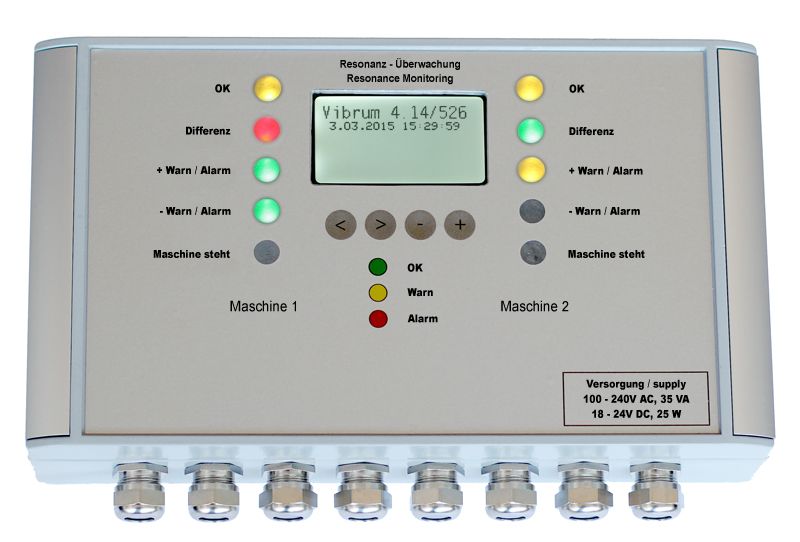

Vibrum Maschinenüberwachung



Technische Daten:

  • Überwachungselektronik in einem robusten Aluminium–Gehäuse.

Maße:

  • B x H x T 260 x 150 (168) x 62 mm in Schutzart IP 65
  • Die Höhe beträgt 168 mm inkl. Anschlussmuffen
  • Gewicht 2,0 kg
  • Arbeitstemperatur 0 – 55°C

Versorgung:

  • 100 – 240V AC < 40VA, 45 – 100 Hz
  • 130 – 350V DC < 40W
  • 10 – 28V DC < 35W (Eigenverbrauch etwa 5W ohne TCP-IP und GSM)

Eingänge:

  • 6 Gleichspannungseingänge 10 – 28V
    galvanisch getrennt für "Motor läuft" sowie Störungsrückstellung
  • 4 Sensoreingänge stromgespeist 4 mA, 100 mV/G,
    12V Bias-Spannung (6 –18V)

Ausgänge:

  • 4 Ausgänge je 0-10V / 0-20mA / 4-20mA
    zur Weiterverarbeitung der Meßwerte
  • 16 Ausgänge verschleißfreie Halbleiterrelais.
    2 Gruppen je 8 Ausgänge galvanisch getrennt.
    max. 250V AC, 2A je Ausgang, 5A je Gruppe.
  • 16 galvanisch getrennte kurzschluss- und überlastungsfeste
    Gleichspannungsausgänge 10 – 28V, 0,5A (max. 1,5A insgesamt),
    wahlweise nach Masse oder nach Plus schaltend.

Schnittstellen:

  • 1 galvanisch getrennte USB Schnittstelle zur Prozessüberwachung
    und Konfiguration des Vibrum.
  • 1 Schnittstelle für optionales GSM Modul.
  • 1 Netzwerkschnittstelle 10/100MBit TCP-IP (optional)
    zur Fernüberwachung oder Parametrierung im Netzwerk.

Sonstiges:

  • Signalprozessor für Signalverarbeitung mit Digitalen Filtern und FFT,
  • Echtzeituhr
  • Flash-Speicher für History.
