LED-Tiny ist eine Beleuchtungseinheit, die ein ausgewähltes Objekt synchron zum Produktionstakt beleuchtet. Sie leistet einen wichtigen Beitrag  zur Sicherung der Qualität auf Produktionsstraßen, zur Drehzahlkalibrierung oder drehwinkelabhängigen Justierung bei drehenden Maschinen.

Die Verwendung unserer exakt gesteuerten LED-Tiny  Beleuchtungseinheit macht eine teure Hochgeschwindigkeitskamera überflüssig. Die Bilder eines bewegten Objektes (zum Beispiel auf einem Fließband) werden durch den präzise definierten Beleuchtungszeitpunkt mit einer herkömmlichen Videokamera aufgenommen und mit einem Referenzbild auf Vollständigkeit und Richtigkeit abgeglichen.

LED-Tiny wird auch zur manuellen Justierung von Maschinen eingesetzt, da durch den Synchronblitz ein Drehwinkel oder eine bestimmte Position mit bloßem Auge erkennbar ist.

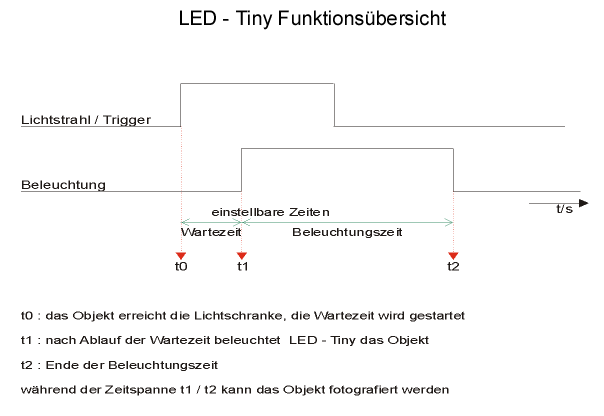

Der Start des Beleuchtungsvorgangs von LED-Tiny erfolgt nach einer vorher definierbaren Verzögerungszeit durch einen Triggerimpuls, der entweder durch die Kamera oder durch eine Lichtschranke erzeugt wird. Die Dauer des Beleuchtungsvorganges ist ebenfalls konfigurierbar.

Die Verzögerungs- und Beleuchtungszeiten werden mit dem mitgelieferten Adapter und der Software jeweils im Bereich von 10µs – 655ms frei eingestellt und permanent gespeichert.

Die Beleuchtungsstärke ist im gesamten Bereich der Versorgungsspannung konstant.



LED-Tiny-Grafik
