Das GPI-Panel ist eine Bedieneinheit mit 96 GPI/O Anschlüssen und LCD-Tasten.

Konzipiert wurde das GPI-Panel für den Einsatz in der Studiotechnik. Es ist aber auch überall dort integrierbar, wo bei einem begrenzten Platz für Bedienelemente ein Maximum an Schaltfunktionen möglich sein soll.

Das System ist flexibel: die Tastenbeschriftung oder -symbolik wird dem jeweiligen Anwendungsfall angepasst, so dass eine hierarchische Bedienstruktur möglich ist.

So kann zum Beispiel in der ersten Ebene die auszuwählende Geräteart (etwa Beleuchtung, Bandmaschine, Kreuzverteiler) bestimmt werden, in der zweiten Ebene das entsprechende Gerät (Bandmaschine 1, 2 oder 3) und in der dritten Ebene die Funktionsart des Gerätes (etwa Play, Stop, Pause oder Vorspulen). Nach jedem Tastendruck wechselt die Beschriftung (Farbe, Symbolik) der LCD-Tasten, um der aktuellen Funktionalität zu entsprechen.

Über die freie Konfiguration der Ein- und Ausgänge können nicht nur Steuerfunktionen an die angeschlossenen Geräte gesendet, sondern auch Statusinformationen abgefragt werden. Die Anzeige auf den LCD-Tasten kann sowohl über Text als auch über Symbole oder die Farbe der Beleuchtung erfolgen.

Beispiel:

Die Farbe der Vorspultaste der ausgesuchten Bandmaschine ist gelb, während des Spulvorgangs wird die Taste grün und beim Stoppen des Bandes wieder gelb. Bei einem Betriebsausfall des Bandes könnten alle Bedientasten rot sein oder es kann ein entsprechender Text (Symbol) angezeigt werden.

Innerhalb eines Menüs stehen maximal 16 Bedientasten und eine Zurück-Taste zur Verfügung.


Technische Daten

 I/O Kanäle:

  •  96 Kanäle in 12 Gruppen je 8 Kanäle.
  • Jeder Kanal kann per Software als Ein- oder als Ausgang konfiguriert werden
  • Anschluß erfolgt über steckbare Klemmen (Gruppen je 8 Kanäle)

Eingangskanäle:

  • Eingangsspannung bis +36V, Überspannungsschutz, Verpolungsschutz.
  • Schaltschwelle typisch 3.5V (Kompatibel zu 5V/12V/24V Logik).
  • Pullup Widerstände 10kOhm per Software einzeln einschaltbar
  • Pullup Widerstände gruppenweise nach +5V oder +12V schaltbar

Ausgangskanäle:

  • Schalten nach Masse (GND)
  • 500mA Dauerstrom pro Kanal (2A Einschaltstrom)
  • Schaltspannung bis +36V, Überspannungsschutz, Verpolungsschutz.
  • Ausgangsspannung per Software prüfbar (Kurzschluss/Unterbrechung/Zielgerät eingeschaltet)

Tasten:

  • 17 Tasten mit Beschriftungsdisplay
  • LCD Display 36×24 Punkte Vollgrafik oder 3×6 Zeichen oder 2×5 Zeichen
  • Kontrast einstellbar
  • Beschriftung kann zur Vorhebung invers blinken
  • Beleuchtung Rot/Grün in jeweils 12 Helligkeitsstufen, zu Gelb mischbar
  • Beleuchtung kann zwischen 2 gewählten Farben blinken oder blitzen
  • Blinkgeschwindigkeit einstellbar

Signalprozessor:

  • CPU DSP56805
  • ~40MIPS Rechenleistung
  • 128kB Speicher
  • Watchdogschaltung

Steuerrechner PC 104:

  • CPU Pentium 133MHz
  • optional USB
  • RAM 32MByte (erweiterbar)
  • FLASH Disk 8MByte (erweiterbar)
  • Diskettenlaufwerk 1.44MByte
  • Netzwerk 10/100MBit Twisted Pair

Stromversorgung:

  • 12V DC 2A (9-14V)

Mechanik:

  • 19" 1HE Einschub
  • 17 LCD-Taster in der Frontplatte
  • 12×9 Polige steckbare Klemmen
  • Diskettenlaufwerk
  • Tastaturanschluß
  • VGA Monitoranschluß
  • Netzwerkanschluß (10/100Mbit)
  • Serialschnittstelle RS232

Lieferumfang:

  • 19" Einbaugerät
  • Steckernetzteil 100-245V / 12V DC 2A
  • Dokumentation

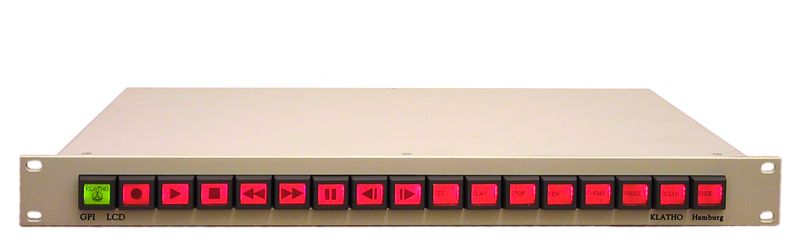

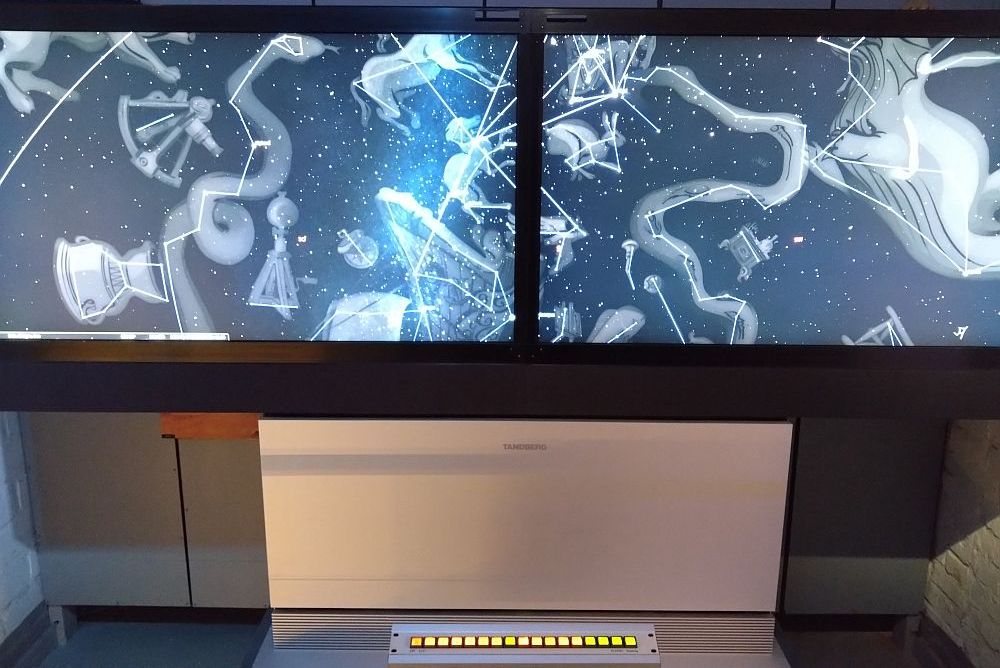

GPI Panel

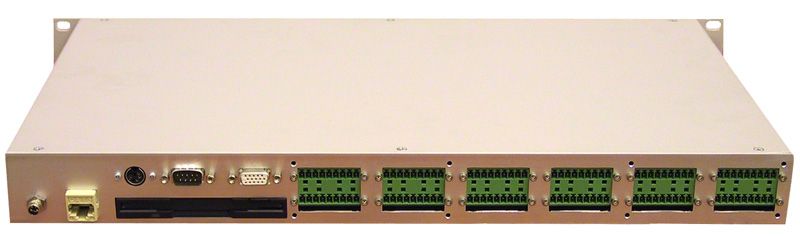

GPI Panel Rückseite

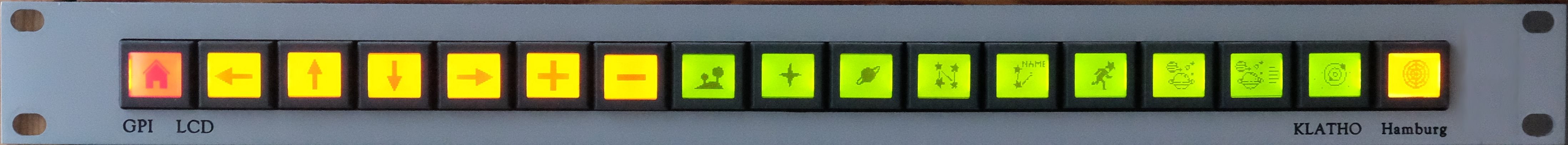

GPI Paneltasten
Netzteil

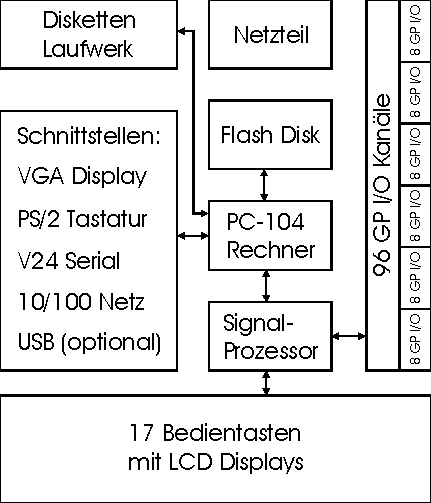

Diagramm GPI Panel
