Mit dem Softwareprogramm DCF77 kann ein Zeitzeichensignal eines beliebigen passiven DCF77 – Empfängers decodiert werden.

Voraussetzung für den Programmbetrieb ist ein Windows Betriebssystem.

Das Zeitzeichensignal wird über einen der Anschlüsse CTS/DSR/RING/CD einer seriellen Schnittstelle
oder über einen Button-Anschluß eines Gameports eingelesen. Die Polarität des Signals spielt dabei keine Rolle.

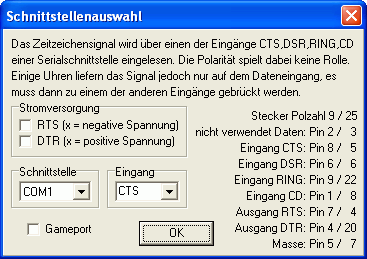

Anschluß an einer Serialschnittstelle:

Schnittstellenauswahl

Serialport DB9

Serialport DB9







Serialport DB25

Serialport DB25

Da manche Hersteller das elektrische Signal auf dem Dateneingang zur Verfügung stellen, und der Status dieses Einganges nur mit einem Gerätetreiber abgefragt werden kann, müssen eventuell entsprechende Adapter gelötet werden.

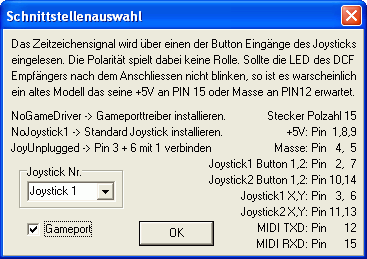

Anschluß an einem Gameport:

Schnittstelle Gameport





Gameport DB15

Gameport DB15





Da ältere Uhren teilweise ihre Stromversorgung von
den Anschlüssen 12 oder 15 beziehen, die mittlerweile für
MIDI verwendet werden, muß hier evtl. ein Adapter gelötet werden.



Fehler "NoGameDriver": Es ist kein Treiber für den Gamepoerrt installiert.
Fehler "NoJoystick1": Es muss ein Joystick oder Gamepad mit der ID1 installiert sein. (z.B Standard, 2 Achsen, 2 Buttons)
Fehler "JoyUnplugged": Manche Gameports erkennen das Fehlen des Joysticks bei einigen Uhren, hier hilft es die Pins 3 und 6 mit Pin 1 zu verbinden.

Für die Sure RPC – Funkuhr (RPC – Modul) Typ RCLK 1050 und die Conrad – DCF77 Empfängerplatine gelten die folgenden Anschlußbelegungen:



RPC Serielle Schnittstelle
Bezeichnung 9pol Bezeichnung 25pol 9pol
Masse 5 Masse 7 5
DTR 4 DTR 20 4
RXD 2 CTS 5 8
RTS 7 RTS 4 7



Conrad DCF77 Empfängerplatine Serielle Schnittstelle Gameport
Bezeichnung Anschluss Bezeichnung 25pol 9pol Bezeichnung 15pol
Masse 1 Masse 7 5 Masse 4
Betriebsspannung
(5-15V)
2 RTS 4 7      +5V 1
DCF77 Ausgang 3 CTS 5 8      Button1 2
DCF77 Ausgang
invertiert
4



Die DCF77 Software darf nicht in nuklearen, medizinischen und anderen Bereichen, in denen Personen- oder Sachschäden nicht auszuschließen sind, eingesetzt werden.

KLATHO GmbH übernimmt keinerlei Gewähr für die Funktionsfähigkeit und Mangelfreiheit der heruntergeladenen Software. Es wird keine Gewähr für die Aktualität oder die Eignung der heruntergeladenen Software für bestimmte Verwendungszwecke übernommen. Für etwaige Schäden des Nutzers, insbesondere entgangenem Gewinn, Betriebsunterbrechung oder Datenverlust, übernimmt KLATHO GmbH keinerlei Haftung, es sei denn, es liegt ein Fall der vorsätzlichen oder der zwingenden gesetzlichen Haftung von KLATHO GmbH vor.

Die kommerzielle Nutzung der DCF77 Software ist lizensierungspflichtig. Klicken Sie bitte hier.

Im nichtkommerziellen Bereich ist die Nutzung kostenlos, wobei wir uns über einen freiwilligen Beitrag immer freuen!

Download DCF77 Version 1.6
